Brico: Soporte para cámara Intova en fusil pathos

Hola.

Hoy os voy a mostrar como llevo la cámara (Intova Sport HD) en los fusiles que yo utilizo.Todos son de la marca pathos en diferentes medidas.

El soporte está fabricado en aluminio o acero inoxidable y va sujeto al fusil mediante un tornillo también de inox en lugar del pasador que trae de fábrica. Os dejo los pasos que fui siguiendo para realizarlo, los errores cometidos y unas imágenes para que veáis de forma más detallada su forma.

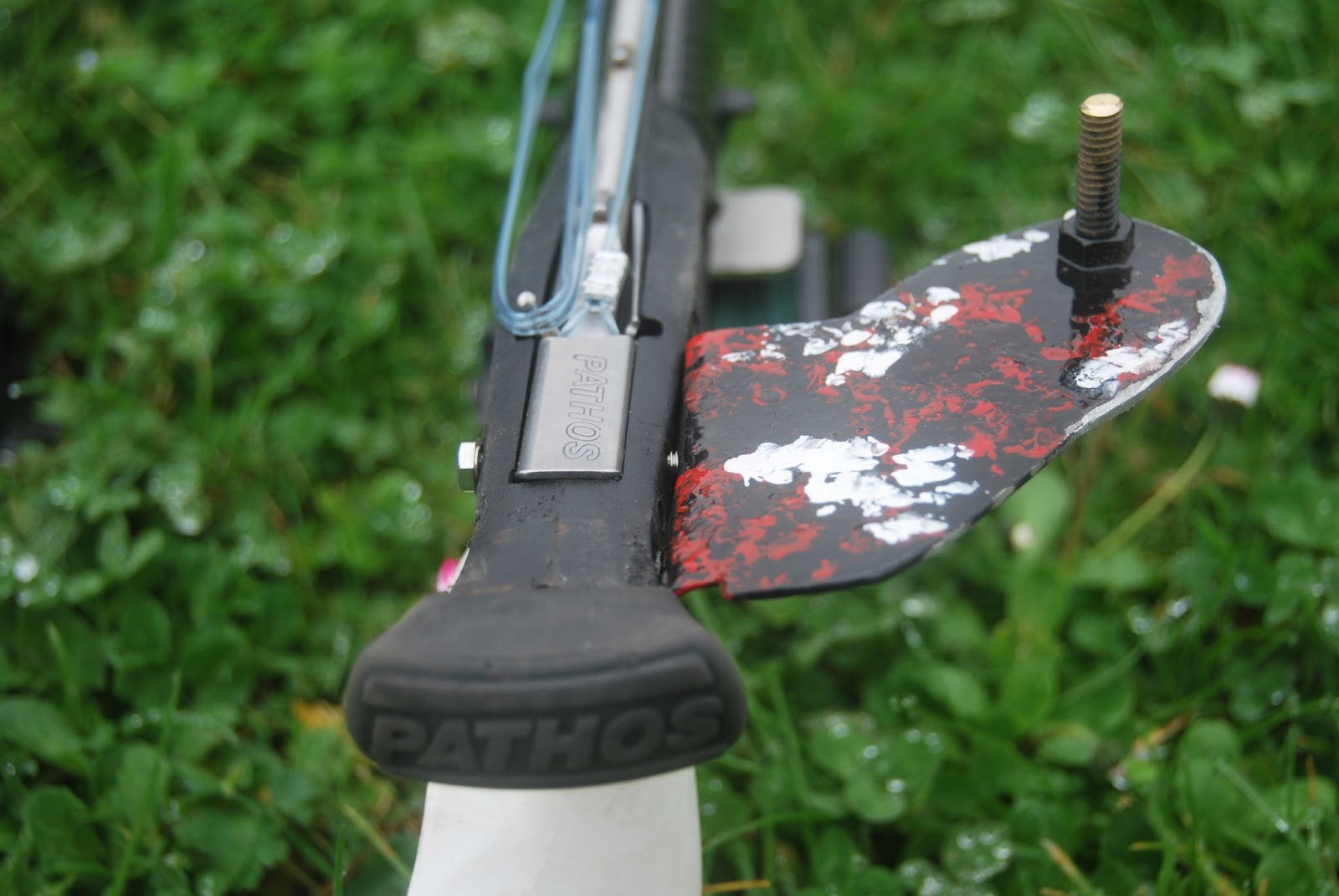

Lo primero fue darle la forma a una chapa de aluminio, dejando una parte de la misma acoplada en el apoyo de carga y realizando un orificio por donde pasa el tornillo que la sujeta a la culata.


Éste primer modelo no me convenció del todo, pues la cámara tocaba en el pecho al cargar el fusil, así que modifiqué la forma del soporte para que ésta quedara unos centímetros más adelantada. Tras este paso coloqué el tornillo donde irá fijada la cámara.



Con el soporte listo pasé a colocarlo en la culata. Sustituí el pasador que trae de serie por un tornillo de acero inoxidable y una tuerca, apretándolo así al fusil sin que haya movimientos.



Ya con todo listo solo queda colocar una contratuerca en el tornillo soporte de la cámara para que ésta quede fija.

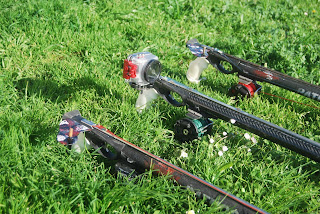

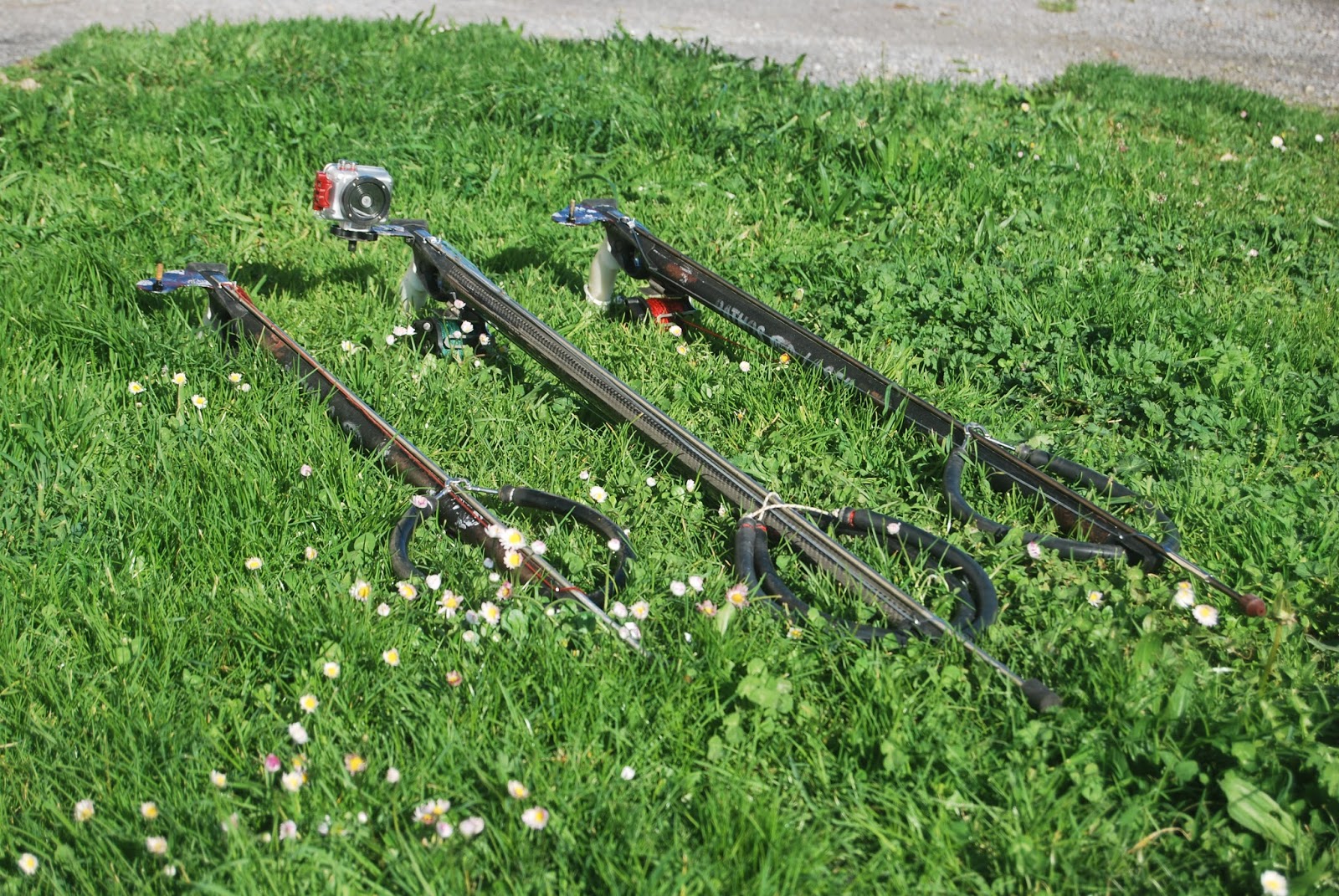

Os dejo con unas imágenes para que veáis mejor el soporte.






Un saludo
